水環式真空泵的工作原理

發布人：隔膜泵廠家發布日期：2021-10-09 點擊率：本文關鍵詞：水環式真空泵

水環式真空泵是液環式真空泵中較常見的一種。液環式真空泵是帶有多葉片的轉子偏心裝在泵殼內。當它旋轉時，把液體拋向泵殼并形成與泵殼同心的液環，液環同轉子葉片形成了容積周期變化的旋轉變?nèi)菡婵毡谩．?dāng)工作液體為水時，稱水環泵。

水環式真空泵主要用于粗真空、抽氣量大的工藝過程中。在化工、石油、輕工、醫藥及食品工業中得到了廣泛地應用，如真空過濾、真空送料、真空濃縮、真空脫氣等。

單級水環式真空泵的限壓力可達8～2×103Pa，雙級水環式真空泵的限壓力可達1×102Pa，排氣量為0.25～500m3/h。

水環式真空泵的工作原理

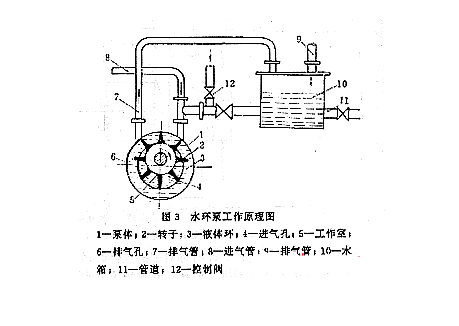

水環式真空泵工作輪2在泵體1中旋轉時形成了水環3和工作室5。水環與工作輪構成了月牙形空間。右邊半個月牙形的容積由小變大，形成吸氣室。左邊的半個月牙形的容積由大變小，構成了壓縮過程(相當于排氣室)。被抽氣體由進氣管8和進氣口4進入吸氣室。轉子進一步轉動，使氣體受壓縮，經過排氣口6和排氣管7排出。排出的氣體和水滴由排氣管道7進入水箱10，此時氣體由水中分離出來，氣體經管管道9排到大氣中，水由水箱進入真空泵中，或經過管道11排到排水設備中。
