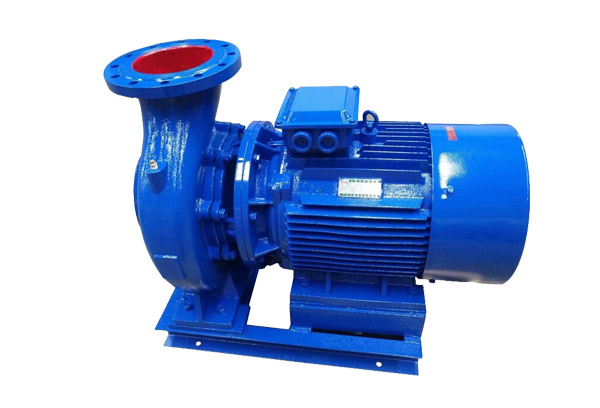

臥式離心泵在經過長期的使用后需要對其進行檢修工作，以下講解臥式離心泵檢修時的注意事項。

解體順序

1.分別在臥式泵和電機的聯軸器上做上記號，將電機拆下后送到維修部門進行檢驗。

2.將葉輪螺母松開并將葉輪拆下再把葉輪鍵取出。

3.將聯軸器拆下，聯軸器和主軸通常配合比較緊，不可以胡亂的進行敲擊，應該采用拆卸聯軸器工具進行拆卸。

4.將填料壓蓋的緊固螺栓松開，并且將填料壓蓋取下把填料掏出。

5.把主軸連同滾珠軸承一同由聯軸器側取出。抽取時應該用銅棒輕輕敲打葉輪端主軸，不能用鐵榔頭直接敲擊，避免損傷主軸端的螺紋。

臥式離心泵泵軸的檢修

1.清洗時需要檢查泵軸，檢查泵軸有沒有裂紋、嚴重磨損等問題。假如有裂紋、磨損、沖蝕等這些問題，應該仔細進行記錄并且分析其原因。

2.臥式離心泵泵軸直線度的值應該在全長上應該小于等于0.05mm。軸頸表面不能有麻點和溝槽等缺陷，表面粗糙度的較大允許值應該在規定范圍內，軸徑圓度與圓柱度誤差應該小于等于0.02mm。

3.臥式離心泵鍵槽中間線對軸中線平衡度誤差應該低于0.03mm。

4.軸徑允許彎曲不應高于0.013mm，對于低轉速泵軸中部不應該高于0.07mm，高轉速泵軸中部不應該高于0.04mm。

臥式離心泵葉輪的檢修

1.清洗并且檢查葉輪表面，檢查葉輪表面有沒有裂痕和磨損等問題，葉輪流道表面應該光滑并且沒有結垢和毛刺，葉片應該沒有裂紋和沖刷減薄的情況。

2.查看各級葉輪吸入口和排出口的密封環是否有松動，密封環表面光滑，表面粗糙度的較大允許值應該在規定值范圍內，和葉輪裝配間隙量應該在0.05mm～0.10mm之間。要以葉輪內孔為基準，查看葉輪徑向跳動應該大于0.05mm。端面跳動不高于0.04mm。

臥式離心泵泵頭、泵殼、導葉輪檢修

1.清洗并且查看各級葉輪，應該沒有磨損和裂紋以及沖蝕。

2.查看臥式離心泵導葉輪的防轉銷是否有彎曲和折斷以及松動。泵頭和泵殼密封環表面是否有麻點和傷痕溝槽，表面粗糙度的較大允許值在規定值范圍內。密封環和泵頭以及泵殼裝配間隙量在0.05mm～0.10mm，密封環不應該有松動。

3.離心泵的泵頭和泵殼止口為基準，測量密封環內孔徑向圓跳動，其值應該小于等于0.50mm，端面圓跳動應該小于等于0.04mm。

4.測量臥式離心泵泵頭、泵殼密封環和裝配密封環之間的間隙量，區間值應該在0.50mm～0.60mm之間。

臥式離心泵檢修注意事項

所有拆下的零部件應該妥善保存，不能隨意亂放。很容易出現零部件混淆的情況，應該標記記號。數臺泵同時拆卸時，臥式離心泵的零部件應該分別存放。針對精密的零部件應該特別注意保護，不能堆壓。要用干凈的塑料布包好妥善保存。
